Einscheibensicherheitsglas (ESG)

Es verspricht eine herausragende Sicherheit und ein geringes Verletzungsrisiko. Doch wie wird aus dem Basisglas ein Sicherheitsglas und welche Eigenschaften bringt dieses mit sich?

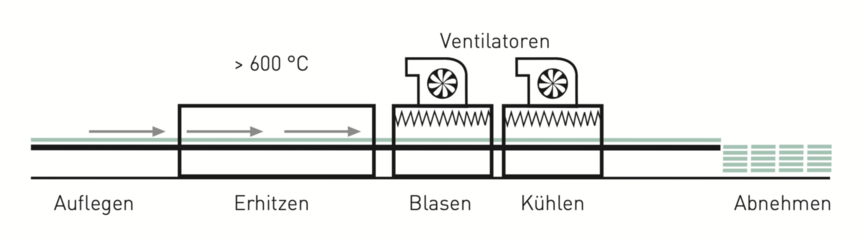

Herstellungsverfahren – Vorspannprozess

Für die Herstellung von ESG Scheiben werden zuerst alle Bearbeitungsschritte wie Längenzuschnitt, Bohrungen und Kantenbearbeitungen am Floatglas abgeschlossen. Danach folgt der Vorspannprozess, in dem aus dem Basisglas Float ein Einscheibensicherheitsglas (ESG) wird. In diesem Prozess wird die Scheibe in einem Ofen auf eine Temperatur von ca. 600 – 700 °C erhitzt. Anschließend wird die Scheibe aus dem Ofen genommen und mit Hilfe Ventilatoren abgekühlt. Durch diesen thermischen Schock bildet sich eine Oberflächenspannung, welche dem ESG seine besondere Schlagfestigkeit und das einzigartige Bruchbild verleiht.



Eigenschaften und Vorteile

Folgende Eigenschaften machen ESG zu einem der Topprodukte in den Bereichern der Sicherheitsverglasung:

• hohe Stoß- und Bruchfestigkeit
• verringerte Verletzungsgefahr
• kleines und stumpfes Bruchbild
• hohe Temperaturbeständigkeit
• gut zu bearbeiten (Kanten polieren, Ecken gestoßen oder mit Radius, Bohrungen, Ausschnitte)



Für eine Konfiguration ohne Grenzen

Folgende Bearbeitungen können wir anbieten:

• Modell und Formzuschnitte (Vielecke, Dreiecke, Kreise, …)
• Bohrungen
• Rundecken
• Kantenbearbeitung
• Bedruckung / Folierung (Auf Anfrage)



Die Einsatzbereiche

ESG ist ein Schutzglas und findet sich in einer Vielzahl von Anwendung in der Industrie und im privaten Bereich wieder.

• Schutzscheiben in Maschinen
• Duschkabinen und Duschwände
• Glastüren und Ganzglastüranlagen
• Glastische
• Trennwände
• Lärmschutzwände
• Schutzverglasung in öffentlichen Gebäuden, Sportstätten, Turnhallen, Schulen, etc.



Das Bruchbild

Wenn eine ESG Scheibe zu Bruch geht, zerspringt sie auf Grunde der hohen Oberflächenspannung in viele kleine nicht scharfkantige Fragmente. Gründe für das Zerbrechen sind entweder zu hohe mechanische Belastungen oder in sehr seltenen Fällen ein Spontanbruch.

Zu Spontanbrüchen kann es durch Nickelsulfid-Einschlüsse im Glas kommen. Auch 20 Jahre nach der Montage einer ESG Scheibe ist das noch möglich aber wie bereits erwähnt ist die Wahrscheinlichkeit sehr gering. Um das Risiko hierfür zusätzlich zu minimieren, können die Scheiben einem Heat-Soak-Test (Heißlagerungstest) unterzogen werden (auf Anfrage).
